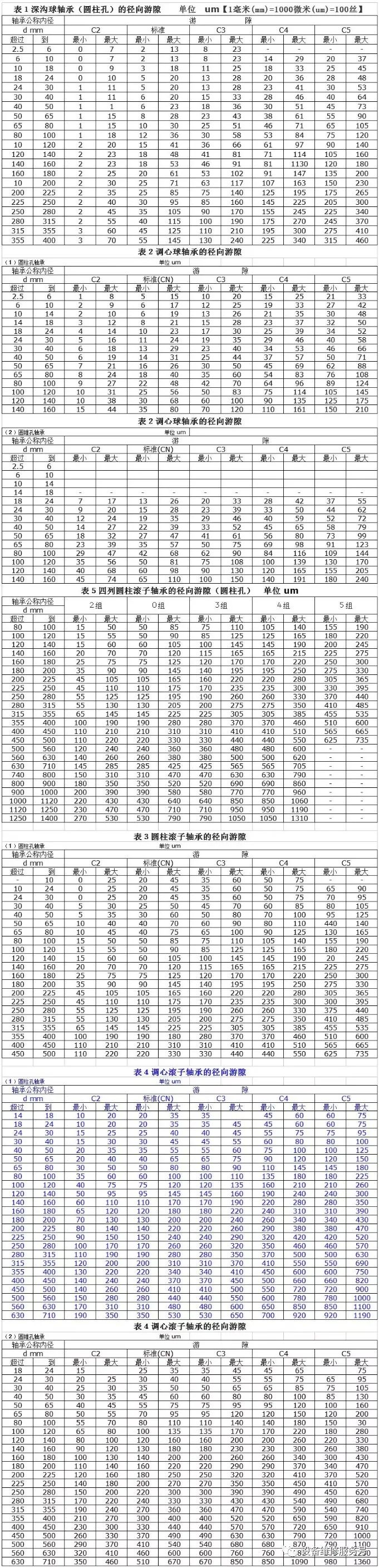

軸承游隙標準速查表

作者：中瑞軸承
發布時間：2024-06-23
點擊：0

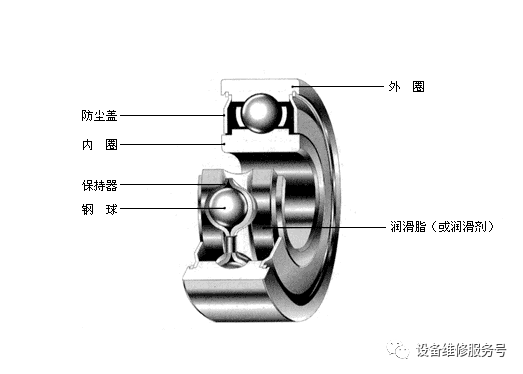

軸承游隙是軸承滾動體與軸承內外圈殼體之間的間隙。所謂軸承游隙，即指軸承在未安裝于軸或軸承箱時，將其內圈或外圈的一方固定，然后使軸承游隙未被固定的一方做徑向或軸向移動時的移動量。根據移動方向，可分為徑向游隙和軸向游隙。運轉時的游隙(稱做工作游隙)的大小對軸承的滾動疲勞壽命、溫升、噪聲、振動等性能有影響。

原始游隙

軸承安裝前自由狀態時的游隙。原始游隙是由制造廠加工、裝配所確定的。

安裝游隙

也叫配合游隙，是軸承與軸及軸承座安裝完畢而尚未工作時的游隙。由于過盈安裝，或使內圈增大，或使外圈縮小，或二者兼而有之，均使安裝游隙比原始游隙小。

工作游隙

軸承在工作狀態時的游隙，工作時內圈溫升最大，熱膨脹最大，使軸承游隙減小軸承游隙;同時，由于負荷的作用，滾動體與滾道接觸處產生彈性變形，使軸承游隙增大。軸承工作游隙比安裝游隙大還是小，取決于這兩種因素的綜合作用。

有些滾動軸承不能調整游隙，更不能拆卸，這些軸承有六種型號，即0000型至5000型;有些滾動軸承可以調整游隙，但不能拆卸，有6000型(深溝球軸承)及內圈錐孔的1000型、2000型和3000型滾動軸承，這些類型滾動軸承的安裝游隙，經調整后將比原始游隙更小;另外，有些軸承可以拆卸，更可以調整游隙，有7000型(角接觸球軸承)、8000型(推力球軸承)和9000型(推力圓錐滾子軸承)三種，這三種軸承不存在原始游隙;6000型和7000型滾動軸承，徑向游隙被調小，軸向游隙也隨之變小，反之亦然，而8000型和9000型滾動軸承，只有軸向游隙有實際意義。

測量軸承的游隙

　　測量軸承的游隙時，為得到穩定的測量值，一般對軸承施加規定的測量負荷。因此，所得到的測量值比真正的游隙（稱做理論游隙）大，即增加了測量負荷產生的彈性變形量。對于滾子軸承來說，由于該彈性變形量較小，可以忽略不計。
